S97齒輪減速機詳細信息

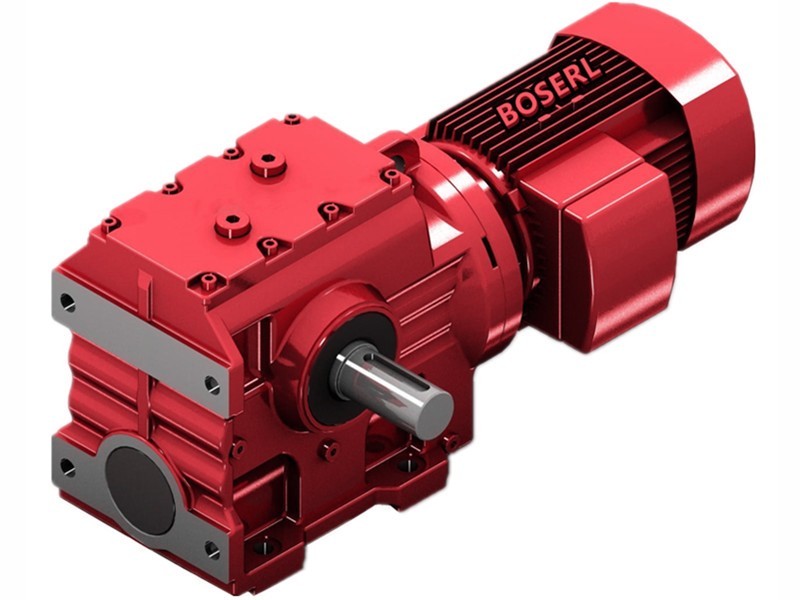

S97齒輪減速機
S97齒輪減速機重量：
S97齒輪減速機重量 | S97齒輪減速機配電機重量 | ||||||||||
S97-1.1KW | S97-1.5KW | S97-2.2KW | S97-3KW | S97-4KW | S97-5.5KW | S97-7.5KW | S97-11KW | S97-15KW | S97-18.5KW | S97-22KW | |
170Kg | 190Kg | 193Kg | 202Kg | 205Kg | 216Kg | 230Kg | 243Kg | 285Kg | 305Kg | 342Kg | 355Kg |
S97齒輪減速機潤滑油：
S97齒輪減速機潤滑油類型有礦物油，合成油，齒輪油。
S97齒輪減速機潤滑油類型 | S97齒輪減速機不同安裝方式的潤滑油加注量(升) | |||||
M1 | M2 | M3 | M4 | M5 | M6 | |
合成油 | 6.8升 | 15.0升 | 13.4/18.0升 | 21.8升 | 17.0升 | 17.0升 |
S97齒輪減速機安裝說明：

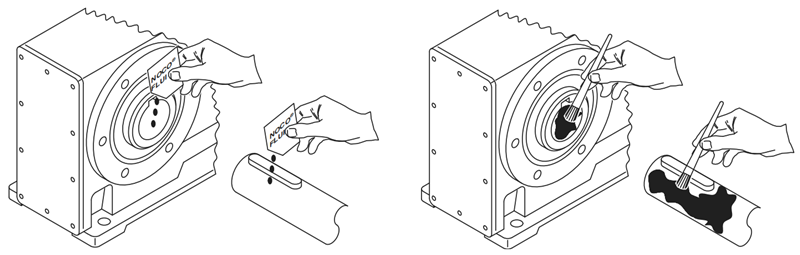

涂上潤滑劑并仔細抹勻，將軸裝上并軸向鎖緊(通過使用套裝夾具將會(huì )使安裝變得容易)下面描述3中安裝方式：A: (標準供貨配件)；B:對于帶設備軸肩的用戶軸的拆裝套件；C:對于不帶設備軸肩的連接軸的拆裝套件。
[1]短固定螺釘(標準供貨配件)；[2]彈簧墊圈；[3]墊圈；[4]卡環；[5]用戶軸。

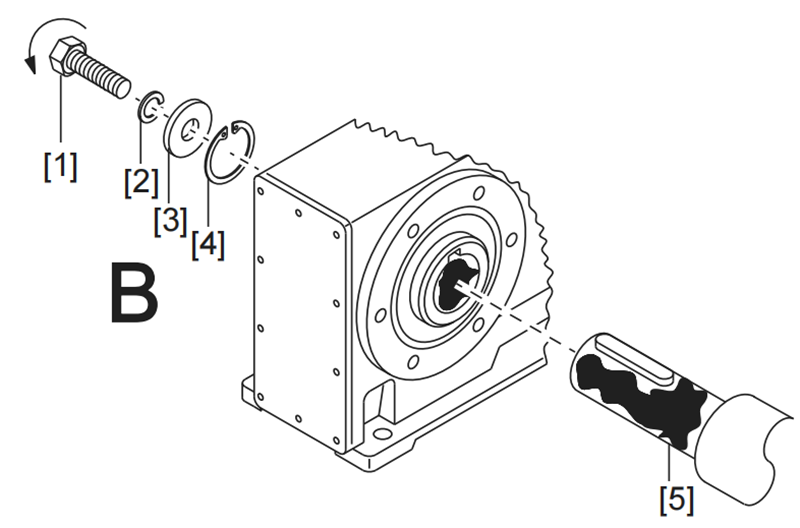

[1]固定螺釘；[2]彈簧墊圈；[3]墊圈；[4]卡環；[5]帶軸肩的用戶軸。

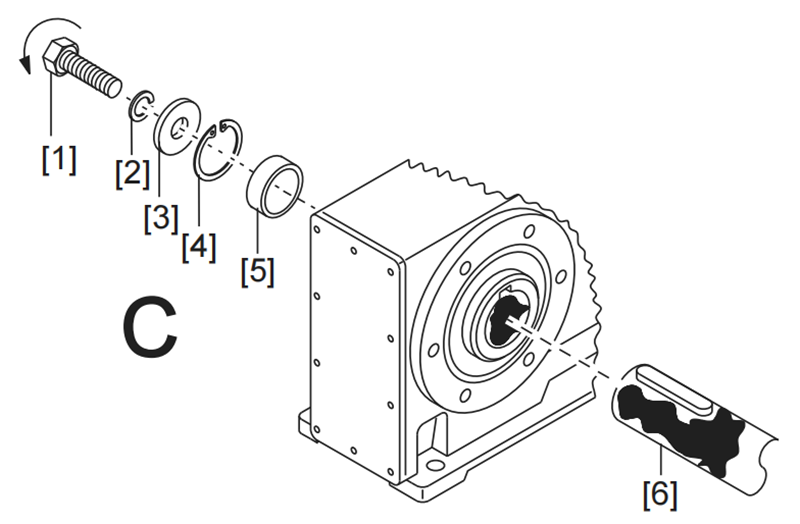

[1]固定螺釘；[2]彈簧墊圈；[3]墊圈；[4]卡環；[5]間隔襯套；[6]帶軸肩的用戶軸。
質量好的S97齒輪減速機：檢驗項目自鎖減速機
1.S97齒輪減速機機械性能檢測：振動、噪音異響速比軸跳動外觀型號氣密性；
2.S97齒輪減速機電器性能檢驗：漏電、電流平穩性空載電流；
3.S97齒輪減速機裝箱檢驗：減速機配套附件說明書、合格證。S系列減速機
S97齒輪減速機調試操作步驟：
在S97齒輪減速機調試之前請您務必檢查油位是否正確！參考各銘牌上標有相應的潤滑油使用量。操作人員必須能方便地操作油位塞、放油塞及排氣螺栓和排氣閥。銘牌上已注明關鍵的技術參數。運行中其他數據在圖紙和合同確認中已經標明。S97齒輪減速機安裝成功后檢查所有固定螺釘的底座是否牢固。擰緊緊固件后進行檢查確保定位良好，沒有發生改變。調試前，應該確定旋轉軸和聯軸器配備有合適的安全防護罩。采用油位鏡觀察油位時要防止油位鏡受損在對S97齒輪減速機進行操作時應避免使用明火或者產生火花。防止物體落入S97齒輪減速機內。在調試之前卸下現有的運輸固定裝置。務必注意各BOSERL說明書的安全說明！不當調試可能對S97齒輪減速機造成損傷，出現財物損失。
S97齒輪減速機選型參數：
| S97齒輪減速機配電機 | 可配三相/直流/變頻/剎車/防爆/伺服/交流/單相電機S97配1.1KW，S97配1.5KW，S97配2.2KW，S97配3KW，S97配4KW，S97配5.5KW，S97配7.5KW，S97配11KW，S97配15KW，S97配18.5KW，S97配22KW。 |
| S97齒輪減速機速比 | 286.4比，262.22比，231.67比，196.52比，180.95比，161.74比，145.6比，131.85比，116.92比，105.71比，89.6比，80.85比，78.26比，71.43比，65.45比，60.59比，55.79比，49.87比，44.89比，40.65比，36.05比，32.6比，27.63比，26.39比，24.13比，23.59比，21.23比，19.23比，17.05比，15.42比，13.07比，11.41比，9.55比，8.26比。 |
| S97齒輪減速機輸出轉數 | 4.9轉，5.3轉，6轉，7.1轉，7.7轉，8.7轉，9.6轉，11轉，12轉，13轉，16轉，17轉，18轉，20轉，21轉，23轉，25轉，28轉，31轉，34轉，39轉，43轉，51轉，53轉，58轉，59轉，66轉，73轉，82轉，91轉，107轉，123轉，147轉，169轉。（以上轉數均為四級電機算出的，可用2P/6P/8P計算，也可以用變頻電機調速，當需要特別低速輸出時，可選擇R系列減速機作為S系列減速機的輸入） |
| S97齒輪減速機負載扭矩 | 1770N.m，2040N.m，2210N.m，2330N.m，2470N.m，2570N.m，2600N.m，2870N.m，2900N.m，3010N.m，3080N.m，3200N.m，3230N.m，3240N.m，3300N.m，3300N.m，3440N.m，3510N.m，3650N.m，3730N.m，3840N.m，3920N.m，4000N.m。（以上扭矩均為四級電機得出扭矩，需要比上面更大的扭矩，可把電機功率加大，減速機型號加大，或者選擇跟R系列減速機組合使用） |
S97齒輪減速機銘牌含義：
S97-BVPEJ18.5KW-4P-93.19-M1-270°
：系列代號
：減速機規格代號
B：電機
VPEJ：變頻剎車電機
18.5KW：電機功率
4P：電機級數
93.19：減速機傳動比
M1：減速機安裝位置
270°：接線盒位置
S97齒輪減速機電機型號：
推薦類似型號：S97減速機
關鍵詞:S系列減速機加電機一體化_減速機加司服電機連接_G系列減速機_S型減速機_司服電機減速機_S系列斜齒輪蝸輪蝸桿減速機_S系列減速機器_司服減速機
S系列蝸輪蝸桿減速機型號：S37減速機,S47減速機,S57減速機,S67減速機,S77減速機,S87減速機,S97齒輪減速機
S系列自鎖減速機可配變頻電機，剎車電機，防爆電機，伺服電機，交流電機，直流電機，三相電機，單相電機 0.12KW-22KW之間
如需工程師幫選型，請加微信13827261050，留言告知工程師參數要求
標簽: S97齒輪減速機 S97減速齒輪箱 S97減速馬達 S97齒輪減速機廠家 S97齒輪減速機生產廠家
